Устройства автоматического ввода резерва АВР

Предназначение

Устройства АВР предназначены для автоматического переключения на резервное питание цепей освещения, автоматики и силового электрооборудования при исчезновении напряжения нормального питания. Возврат схемы в исходное состояние происходит автоматически при восстановлении нормального питания.

Структура условного обозначения

АВР
1
Х
2
Х
3
Х
4
Х
5
ХХХ
6
ХХ
7
ХХ
8
  1. Устройство автоматического переключения питания на резерв
  2. Тип устройства коммутации и блока автоматики:
    1. два 3-х фазных входа, переклю-чение при пропадании одной из фаз;
    2. два 3-х фазных входа, переклю-чение при пропадании одной из фаз, снижении напряжения одной из фаз, неверном чередовании фаз;
    3. три 3-х фазных входа, переклю-чение при пропадании одной из фаз, снижении напряжения одной из фаз, неверном чередовании фаз;
    4. то же, что и 2, но на токи от 250 до 400А;
    5. два 3-х фазных входа с секционированием, переключение при пропадании одной из фаз, снижении напряжения одной из фаз, неверном чередовании фаз;
    6. два 3-х фазных входа с восьмёркой, переключение при пропадании одной из фаз, снижении напряжения одной из фаз, неверном чередовании фаз;
  3. Количество отходящих 3-х фазных автоматических выключателей (0…6)
  4. Количество отходящих 1-х фазных автоматических выключателей (0…18)
  5. Номинальный ток устройства:
    • 10 — 10 А
    • 25 — 25 А
    • 40 — 40 А
    • 63 — 63 А
    • 100 — 100 А
    • 160 — 160 А
    • 250 — 250 А
    • 400 — 400 А
  6. Тип контактора (для АВР 250, 400А):
    • К — КТ60Х3
    • М — КМ20–3Х
  7. Степень защиты оболочки по ГОСТ 14254–96:
    • 30 — IP30
    • 55 — IP55
  8. Климатическое исполнение и категорияразмещения по ГОСТ 15150–69 и ГОСТ 15543.1–89-У3, У3.1, УХЛ49

АВР на основе реверсивных рубильников OETL производства АВВ
(диапазон рабочего тока от 200А до 1600А)

В автоматических системах переключения аварийное питание автоматически перебрасывается на резервную линию при помощи логической схемы или реле, управляющей моторизированным реверсивным рубильником. Безопасность обеспечивается тем, что в реверсивный рубильник встроен блок механической блокировки и смены позиции через позицию ВЫКЛ. Реверсивные рубильники также имеют автоматическую систему быстрого включения/отключения, которая гарантирует четкое открытие/закрытие контактов без вмешательства оператора. Данные контакторы проверяются на прочность по методике МЭК 60947–6 категориями АС-21 и АС-23, для частого и редкого использования.

Время срабатывания (сек) 0-I, 0-II, I-0, II-0:

  • 0,2–0,8 для токов до 315А
  • 0,2–1,1 для токов 400–800А
  • 0,3–1,4 для токов 1000–1600А

Максимальное количество циклов непрерывной работы (циклов в час)

  • 360 для токов до 315А
  • 240 для токов до 800А
  • 120 для токов до 1600А

АВР на основе переключателей с одно соленоидным приводом
(диапазон рабочего тока от 30А до 4000А)

Одно соленоидный клапан имеет следующие преимущества:

  • Надежность. Прочный простой привод является мощным механизмом, предназначенным для размыкания, замыкания и принудительной блокировки главных контактов. При этом не используются сложные приводы с нагрузочными пружинами, защелки или критичные электрические регулировки. Для продления срока службы практически при любой окружающей среде механизм смазывается. Требования к техническому обслуживанию минимальны.
  • Долговечная и надежная работа. Имеется только одна рабочая катушка и при срабатывании переключателя на нее подается напряжение менее чем на 0,1 секунды.
  • Простота и небольшое количество рабочих деталей являются дополнительным фактором, влияющим на увеличение срока службы и надежности устройства.
  • Сконструировано специально для переключателя. Так как соленоидный привод был разработан специально для работы с переключателем, он обладает многими возможностями, особенно важными для критичных применений. К ним относятся быстрое переключение, сводящее к минимуму перебои питания и переходные нагрузки двигателя, двухпозиционный принцип переключения для обеспечения развязки двух источников питания, широкий зазор контактов для абсолютного прерывания дугового разряда и тихой работы без помех переменного тока.



АВР на моторизированных автоматических выключателях
(диапазон рабочего тока от 125А до 6000А)

Данные системы имеют большое распространение. Переключение между основным и резервным вводами управляется электрически. Система АВР обычно состоит из 2 или 3 автоматических выключателей, которые связаны между собой электрически и механически:

  • электрической системой блокировок, которая может реализовываться одним из многих способов;
  • механической системой блокировок, которая предохраняет электрическую аппаратуру от сбоя в электрической система и препятствует ошибочным операциям оператора, выполняемые вручную.

К преимуществам АВР, собранных на автоматических выключателях, относятся:

  • большая надежность переключений;
  • защита от КЗ и перегрузок;
  • минимальное потребление электроэнергии;
  • возможность дистанционного контроль и управления работой системы.

Время срабатывания, в зависимости от рабочих токов, составляет:

  • На размыкание 1,5 с
  • На замыкание до 0,1 с
  • Сброс 3–5 с

Механическая износостойкость 10000–20000 срабатываний.

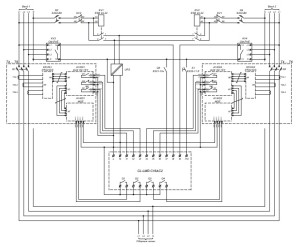

MabbПример. АВР на мотор приводе и логическом контролере

АВР на основе контакторов до 400А

АВР-100

Тип АВР Ном. ток, А Ном. напр. главной цепи Контролируемые параметры Время переключения с, не более
АВР-100–10 10 380В, 50Гц Схема реагирует на пропадание хотя бы одной из фаз 0,2
АВР-100–25 25 380В, 50Гц 0,25
АВР-100–40 40 380В, 50Гц 0,3
АВР-100–63 63 380В, 50Гц 0,3
АВР-100–100 100 380В, 50Гц 0,45
АВР-100–160 160 380В, 50Гц 0,45
АВР-100–250 250 380В, 50Гц 0,6



АВР-200

a200

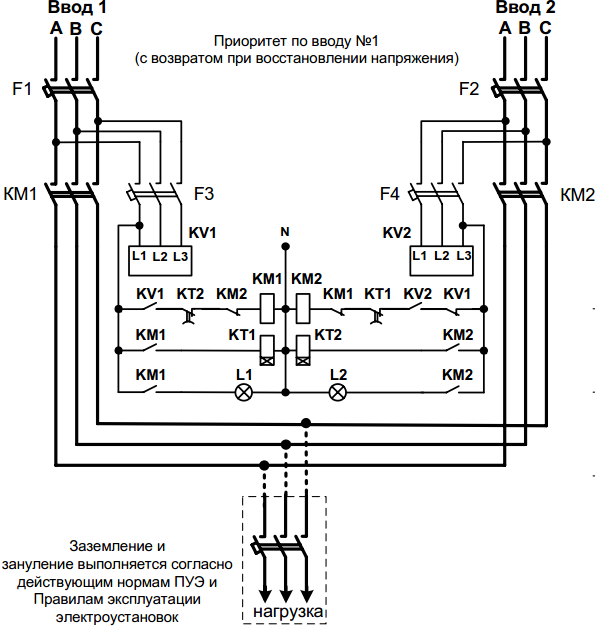

Пример. Схема АВР-200

Тип АВР Ном. ток, А Ном. напр. главной цепи Контролируемые параметры Время переключения с, не более
АВР-200–10 10 380В, 50Гц Схема реагирует на пропадание хотя бы одной из фаз, симметричное или асимметричное снижение напряжения одной из фаз, чередование фаз 0,6–30
АВР-200–25 25 380В, 50Гц 0,6–30
АВР-200–40 40 380В, 50Гц 0,6–30
АВР-200–63 63 380В, 50Гц 0,6–30
АВР-200–100 100 380В, 50Гц 0,6–30
АВР-200–160 160 380В, 50Гц 0,6–30
АВР-200–250 250 380В, 50Гц 0,6–30



АВР-300

Тип АВР Ном. ток, А Ном. напр. главной цепи Контролируемые параметры Время переключения с, не более
АВР-300–10 10 380В, 50Гц Схема реагирует на пропадание хотя бы одной из фаз, симметричное или асимметричное снижение напряжения одной из фаз, чередование фаз 0,6–30
АВР-300–25 25 380В, 50Гц 0,6–30
АВР-300–40 40 380В, 50Гц 0,6–30
АВР-300–63 63 380В, 50Гц 0,6–30
АВР-300–100 100 380В, 50Гц 0,6–30
АВР-300–160 160 380В, 50Гц 0,6–30
АВР-300М-250 250 380В, 50Гц 0,6–30



АВР-400

Тип АВР Ном. ток, А Ном. напр. главной цепи Контролируемые параметры Время переключения с, не более
АВР-400–250 250 380В, 50Гц Схема реагирует на пропадание хотя бы одной из фаз, симметричное или асимметричное снижение напряжения одной из фаз, чередование фаз 0,6–30
АВР-400–400 400 380В, 50Гц 0,6–30



АВР-500

Тип АВР Ном. ток, А Ном. напр. главной цепи Контролируемые параметры Время переключения с, не более
АВР-500–100 100 380В, 50Гц Схема реагирует на пропадание хотя бы одной из фаз, симметричное или асимметричное снижение напряжения одной из фаз, чередование фаз 0,6–30
АВР-500–160 160 380В, 50Гц 0,6–30
АВР-500–250 250 380В, 50Гц 0,6–30
АВР-500–400 400 380В, 50Гц 0,6–30



АВР-600

Тип АВР Ном. ток, А Ном. напр. главной цепи Контролируемые параметры Время переключения с, не более
АВР-600–100 100 380В, 50Гц Схема реагирует на пропадание хотя бы одной из фаз, симметричное или асимметричное снижение напряжения одной из фаз, чередование фаз 0,6–30
АВР-600–160 160 380В, 50Гц 0,6–30
АВР-600–250 250 380В, 50Гц 0,6–30
АВР-600–250 250 380В, 50Гц 0,6–30
АВР-600–400 400 380В, 50Гц 0,6–30
