РУ по индивидуальным схемам

Назначение и область применения

Распределительное устройство (РУ) или главный распределительный щит (ГРЩ) предназначен для приема, распределения и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50Гц в сетях с системой заземления — TN-C, TN-S, TN-C-S, для защиты линий при перегрузках и коротких замыканиях.

РУ-0.4кВ, как правило, размещается на ТП 6–10 кВ и является низковольтной составляющей подстанции и может использоваться для построения всех типов главных, вторичных и конечных низковольтных распределительных щитов, рассчитанных на токи до 4000 A и предназначенных для промышленных или административных зданий.

Основные функции и особенности РУ-0.4кВ:

  • ввод и распределение электрической энергии от ТП;
  • защита от однофазных и многофазных коротких замыканий;
  • коммерческий учет электроэнергии;
  • контроль электрических параметров на вводе (вводах);
  • секционирование сборных шин для обеспечения безопасности обслуживания;
  • вводные выключатели – выключатели нагрузки или автоматические выключатели (стационарные или выкатные);
  • автоматический ввод резерва (АВР) для щитов с несколькими вводами;
  • световая сигнализация рабочего/аварийного состояния системы, положения вводных и секционного автоматических выключателей;
  • конструктивное исполнение – напольное;
  • способ обслуживания – одностороннее или двухстороннее обслуживание;
  • система заземления в соответствии с проектом – TN-C, TN-S, TN-C-S;
  • степень защиты: IP31 или IP54 по ГОСТ 14254–96;
  • климатическое исполнение и категория размещения – УХЛ 4 по ГОСТ 15150–69.

Конструкция

Вводная панель содержит вводной аппарат (возможно также размещение выключателей отходящих линий, модуля учета), отсек шинных соединений, и релейную сборку для управления вводным выключателем.

Панель секционная содержит секционный выключатель, выключатели отходящих линий, отсек шинных соединений и релейную сборку для управления вводными и секционным выключателями.

Панель отходящих линий содержит аппаратуру отходящих линий, отсек шинных соединений.

В РУ 0,4 кВ с двумя вводами имеется возможность автоматического включения секционного выключателя (схема АВР) при исчезновении, снижении или превышении на одной из фаз напряжения на одном из вводов. При срабатывании АВР отключается соответствующий вводной выключатель и включается с заданной выдержкой времени секционный выключатель. При этом предусмотрены защиты от включения секционного выключателя на одно- и многофазное короткое замыкание секции шин.

При необходимости в РУ 0,4 кВ, возможна установка устройств компенсации реактивной энергии.

Распределительное устройство может быть одностороннего и двухстороннего обслуживания. При двухстороннем варианте обслуживание шкафов и доступ к кабельным присоединениям производится с фасада, доступ к ошиновке осуществляется с задней и передней стороны шкафа.

Оформление заказа

При заказе главных распределительных устройств необходимо предоставить электрический проект с указанием номиналов и типов электрических аппаратов, расчетный ток КЗ, размеры подстанции (помещения) где будет устанавливаться РУ 0,4 кВ, указаны места установки и выхода шин с трансформаторов, способ подвода отходящих линий.

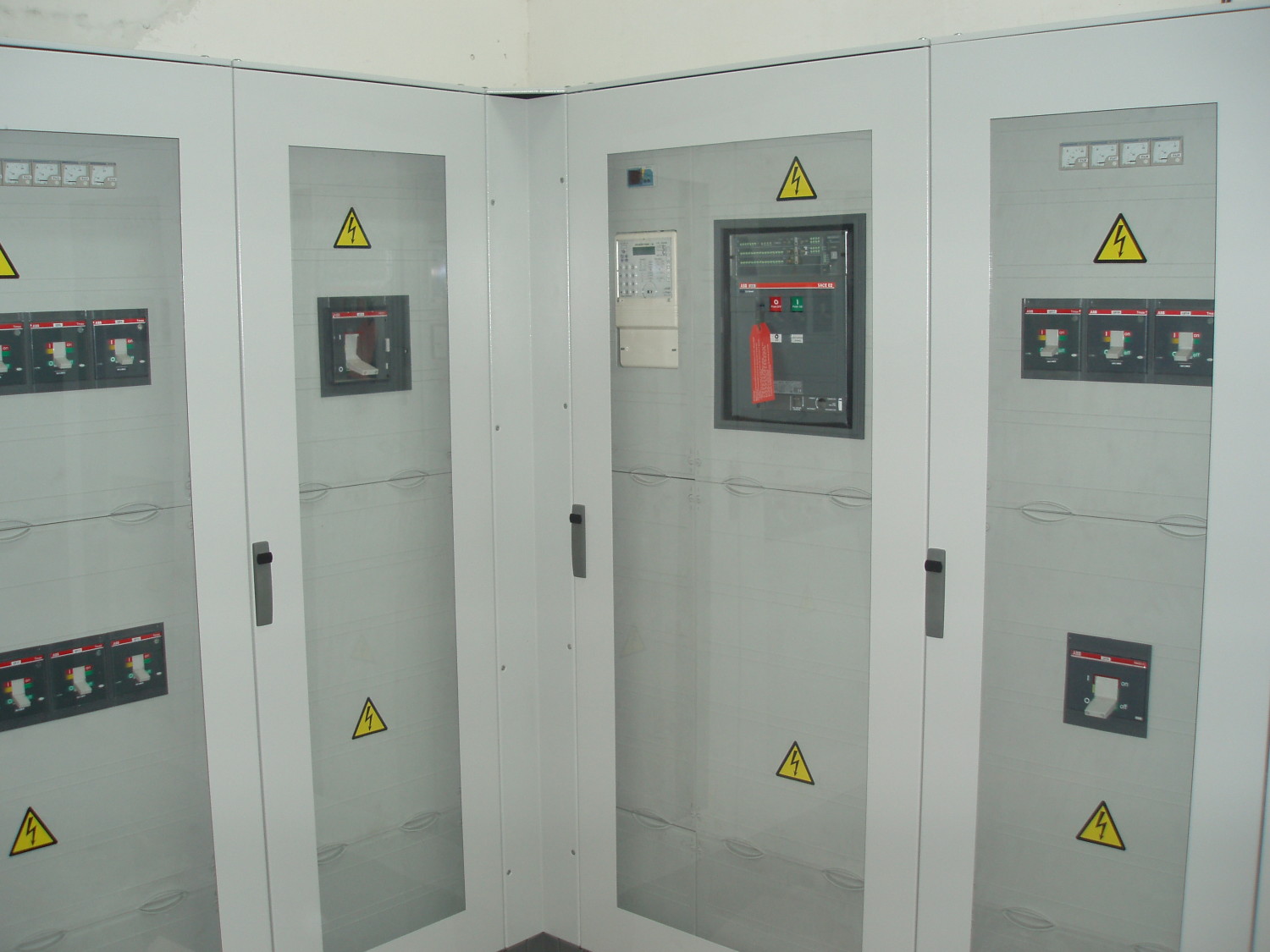

Пример компоновки РУ-0.4кВ
